Měření na mých anténách

29. 3. 2009

 Toto jsou skutečně naměřené hodnoty na mých provozovaných anténách. Jedná se o antény Tribander Yagi pro 14/21/28 MHz od firmy ECO, dále o otočný dipol na WARC pásma. Obojí jsou trapované typy. Poslední z měřených antén je anténa FD4 bez WARCových dílů. Antény jsou myslím docela dost známé, takže asi nemá moc smysl je blíže popisovat. Měření bylo provedeno cca asi po dvou letech od instalace a bylo pojato jako kontrolní. Byl použit anténní analyzátor MINI VNA spolu s příslušným software. Původní měření při instalaci antén bylo provedeno přístrojem MFJ-259. Tento přístroj nemá možnost grafického výstupu prostřednictvím PC. Naměřené hodnoty jsou téměř totožné i po dvou letech provozu. Nebyla měřena anténa FD4, protože v té době nebyla ještě k dispozici. Takže k již samotným grafům.

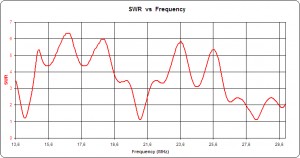

                                      Tribander Yagi ECO 14/21/28 MHz

Obrazek

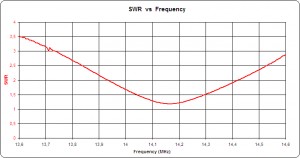

   Tribander Yagi ECO - 14 MHz

Obrazek

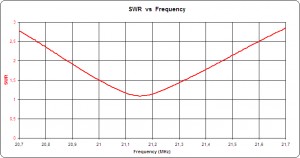

                                      Tribander Yagi ECO - 21 MHz

Obrazek

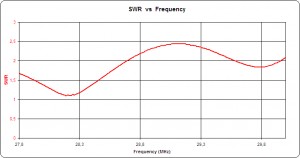

                                       Tribander Yagi ECO - 28 MHz

Obrazek

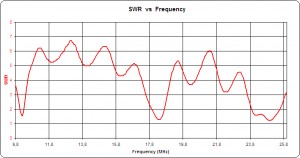

                                      WARC dipol ECO 10/18/24 MHz

Obrazek

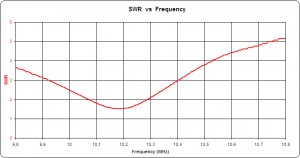

                                       WARC dipol ECO - 10 MHz

Obrazek

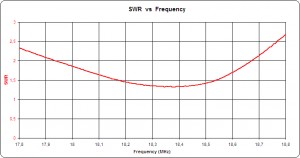

                                       WARC dipol ECO - 18 MHz

Obrazek

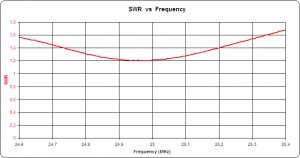

                                       WARC dipol ECO - 24 MHz

Obrazek

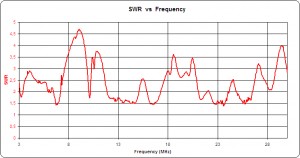

                                            FD4 3,5 - 28 MHz

Obrazek

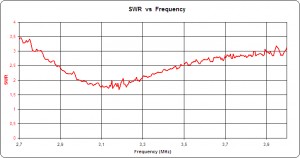

                                               FD4 - 3,5 MHz

Obrazek

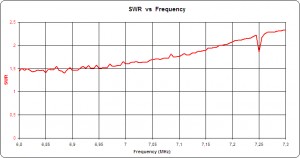

                                                FD4 - 7 MHz

Obrazek

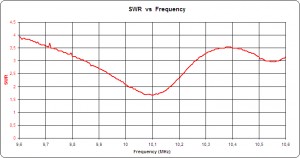

                                                 FD4 - 10 MHz

Obrazek

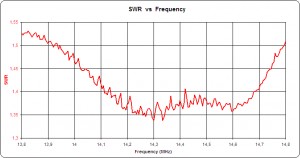

                                                  FD4 - 14 MHz

Obrazek

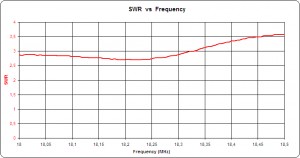

                                                 FD4 - 18 MHz

Obrazek

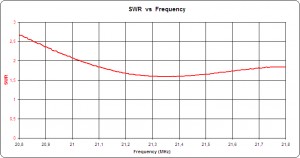

                                                 FD4 - 21 MHz

Obrazek

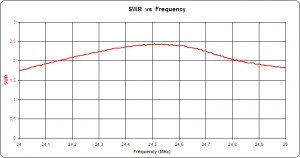

                                                FD4 - 24 MHz

Obrazek

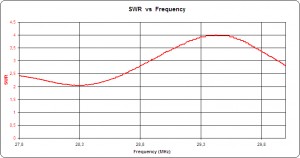

                                                  FD4 - 28 MHz

Obrazek





 Z těchto grafů je vidět, že není vše úplně super. Přesto si dovoluji konstatovat, že jak Tribander tak i WARC dipol je plně použitelný a jen FD4 na některých pásmech trošku pokulhává. To je dle mého názoru dané jednak kompromisem mezi přijatelným PSV na všech pásmech a vícepásmovostí a dále v neposlední řadě samotnou ideou a konstrukcí antény. Prostě není možné mít na všepásmové anténě na všech pásmech a úsecích pro amatéry PSV 1:1. Nic není zadarmo. Na druhou stranu pokud se nečekají přímo zázračné vlastnosti, tak se toho ani tak moc neděje. Pro běžná QSO a občasný provoz na více pásmech to prostě stačí, no a pokud se podaří i nějaký ten pěkný DX nebo vzácná zem, tím lépe. A ono se opravdu občas zadaří. Jak se říká, když pán bůh dá tak i motyka vystřelí. Sám mám naděláno na tuto anténu cca 230 zemí, tak to až tak úplně na nic anténa nebude. Nepopírám , že jsou mnohem lepší antény. Pro mě jako panelákového hama však plně dostačuje. Pro lepší čitelnost grafů je vytvořena fotogalerie.



 Další anténu kterou jsem v poslední době nainstaloval je anténa opět od italské firmy ECO a to Vertical AVT 4 pro pásma 7/14/21/28 MHz. Tato anténa, i když od jiného majitele byla rovněž jako WARC dipol použita na expedici Porer 2007 a osvědčila se velmi dobře. Průběhy PSV jsou rovněž umístěny ve fotogaleri.



                                                Vertical AVT 4  pásmo 7 MHz

Vertical AVT 4 - pásmo 7 MHz



Vertical AVT 4 pásmo 14 MHz

Vertical AVT 4 - pásmo 14 MHz



Vertical AVT 4 pásmo 21 MHz

Vertical AVT 4 - pásmo 21 MHz



Vertical AVT 4 pásmo 28 MHz

Vertical AVT 4 - pásmo 28 MHz



Na grafech je poměrně jasně vidět průběh PSV a momentální stav této antény. Nechť si laskavě čtenáři udělají svůj pohled na věc. Nechávám tudíž tyto obrázky bez komentáře. Vše měřeno přístrojem Mini VNA a přidruženým softwarem.
